制糖风送专用三通阀
 |

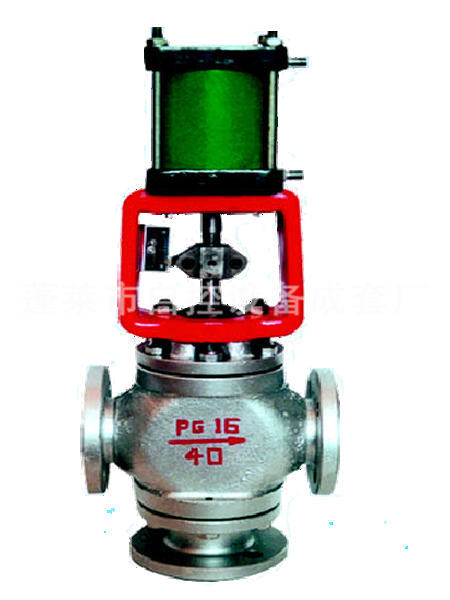

ZSNC型制糖风送专用三通阀 是一种气动活塞二位三通切断阀，由双作用活塞式气动执行机构和切断阀组成。阀芯采用上导向结构，具有 结构简单，体积小，动作可靠，启闭迅速，密封严密等特点。在某些场合可代替二个二通式切断阀和三通接管而得到广泛应用。适用于不含颗粒物的气体、液体介质，对快速严密切断要求严格的情况，特别适用于风送泵的进排气控制。
|
产 品 型 号
| 项 目 | 产 品 型 号 | ||
| 常温型（软密封） | ZSNC1-16型 | ZSNS1-40型 | ZSNS1-64型 |
| 中温型（硬密封） | ZSNS2-40型 | ZSNS2-64型 | |
主 要 技 术 参 数
| 公称通径 | mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| 阀口直径 | mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 1.6 | 2.5 | 4.0 | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | |
| 公称压力PN | MPa | 1.6，4.0，6.4 | |||||||||||||
| 行程 | mm | 10 | 16 | 25 | 40 | 60 | |||||||||
| 执行机构 型号 |
PSN-1 | PSN-2 | PSN-3 | PSN-4 | PSN-5 | ||||||||||
| 流量特性 | 二位快开 | ||||||||||||||
| 信号压力 | MPa | 0.5 | |||||||||||||
| 介质温度 | ℃ | 软密封-20-150，硬密封-20-450 | |||||||||||||
| 连接形式 | 法兰式连接：PN1.6按JB78-59标准，PN4.0,6.4按JB79-59标准 | ||||||||||||||
| 阀座、阀芯材质 | 1Cr18Ni9Ti，0Cr18Ni12Mo2Ti | ||||||||||||||
| 阀体材质 | ZG270-500，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti | ||||||||||||||
活 塞 式 执 行 机 构 参 数
| 型号 | PSN—1 | PSN—2 | PSN—3 | PSN—4 | PSN—5 |
| 活塞通径（mm） | 100（125） | 125（150） | 150（200） | 200（300） | 300（400） |
| 有效面积（cm2） | 78（122） | 122（175） | 175（305） | 305（700） | 700（1245） |
| 行程（mm） | 10 | 16 | 25 | 40 | 60 |
| 进气孔螺纹 | M12×1.25 | M12×1.25 | M16×1.5 | M16×1.5 | M22×1.25 |
性 能 指 标
| 公称通径（mm） | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
| 泄漏量 （滴/分） |
软密封 | 0 | ||||||||
| 硬密封 | 1 | 3 | 5 | 7 | 9 | |||||
| 切断时间（S） | 1—2 | 2—4 | ||||||||
| 额定行程偏差 （%） |
±10 | |||||||||
| 允许压差（MPa） | 4.0 | 4.0 | 3.0 | 3.0 | 3.0 | 2.6 | 2.0 | 1.9 | 1.6 | |
